KLZA/ZE型化工流程泵
- 電 話：13955093008
- 郵 箱：13955093008@139.com
產品描述
KLZAZE型石油化工流程泵屬單級臥式離心泵，是我公司按照美國石油學會AP1610標準和VDMA24297(輕、中型、重型)規范設計制造的泵產品，并在原ZA型泵的基礎上進行了優化和改進，有效的提高了產品的可靠性；KLZA型泵的泵體為腳支撐即標準中的OH1型結構，KLZE型泵為中心支撐即標準中的OH2型結構。葉輪均為單級徑向葉輪，其基本型結構為閉式結構，根據所輸送的介質的特性也可設計為開式或全開式結構；軸向吸入，徑向排出。根據使用工況條件，采用前、后磨損環及平衡孔進行水力平衡。軸封采用填料密封、單端面機封或雙端面機封，并設置冷卻、沖洗或密封液的循環系統。
壓力等級：KLZA型泵設計壓力為2.5Mpa，KLZE型泵設計壓力為5.0Mpa。
標準管路按AP1610規范設計。吸入、排出管路法蘭的壓力等級相同。
泵的工作轉向：從驅動電機端看，泵的轉向為順時針方向轉動。
適用范圍
KLZA/ZE型系列泵適用于輸送各種中性及腐蝕性的液體(各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等)，其溫度范圍為-80°℃~450℃，***高使用壓力KLZA型達2.5Mpa，KLZE型達5.0Mpa。
該系列產品廣泛適用于：
1、煉油、石油化學工業工程；
2、煤炭加工工業和低溫工程；
3、化學工業、造紙、制糖業和食品加工及普通流程工業；
4、供水、海水淡化、發電、供暖和空氣調節等系統工程；
5、環保工程、水處理、船舶及海上工業工程等。

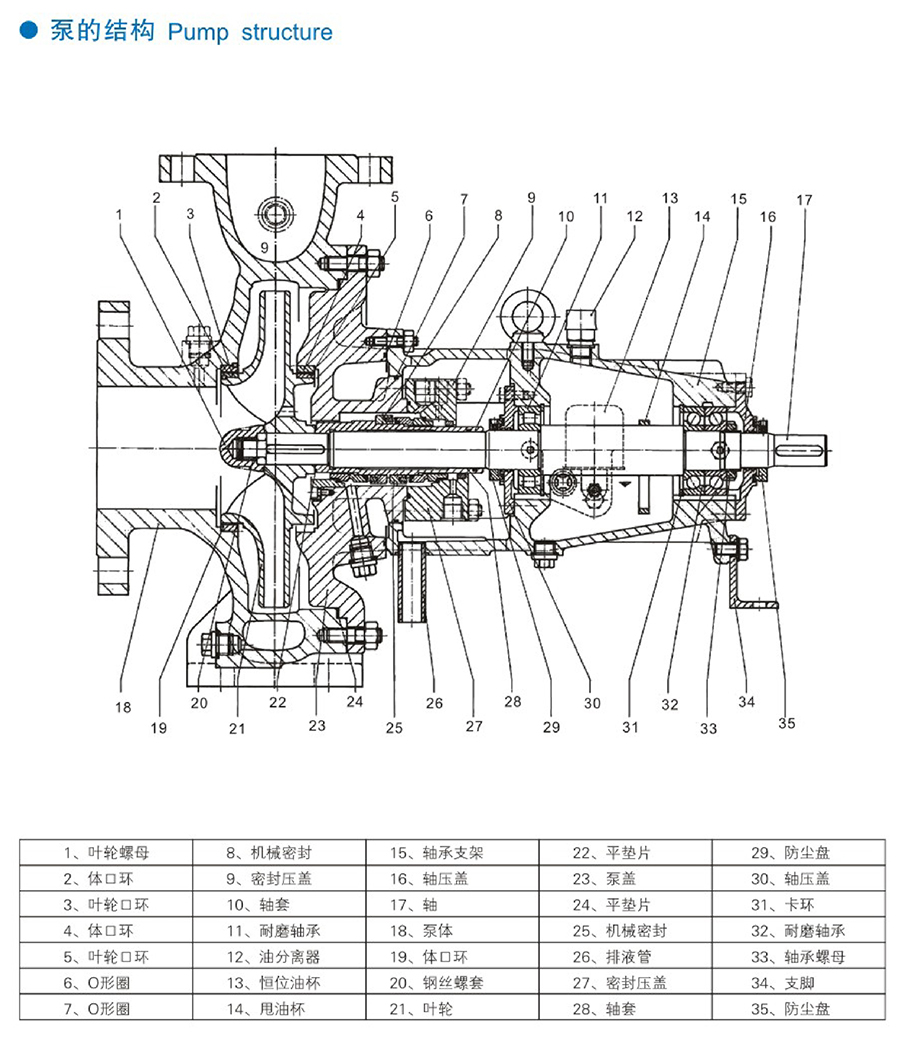

結構特點
KLZAIZE型石油化工流程泵是單級臥式離心泵,軸向水平吸入，垂直徑向頂部排出，密封腔體外部設置夾套，可通入蒸汽或冷卻液,以實現保溫或冷卻降溫的作用。
1、軸承懸架體有三種結構形式:散熱片自然冷卻方式(-80℃-120°℃)散熱片和風葉扇聯合冷卻方式(120℃~220℃)水冷卻方式(220℃以上)。
2、該泵為后開門式結構,維護保養檢修方便，同時可保證流程工作要求的維修條件，軸承、軸封和葉輪為一轉子組件可進行迅速的拆卸或裝配，大大縮短了停車維修周期。
3、泵的葉輪為單吸徑向閉式，帶有葉輪耐磨環和泵體耐磨環，磨損后只需要更換耐磨環可減低維修和構件的成本。
4、泵的葉輪為單吸徑向開式，泵體內或泵蓋上設置襯板以調節與葉輪的配合間隙，保證泵的工作性能，提高泵的工作效率。
5、泵的軸封有填料密封和機械密封(單端面機封和雙端面機封)兩種類型，用戶可根據不同使用工況進行選擇。并可設置冷卻,沖洗或密封液的循環系統。
6、軸承用潤滑油潤滑，軸承懸架體上帶有恒位油杯和油標；
7、泵與電機采用加長膜片聯軸器連接傳動,可補償小的軸向、徑向和角度位移，同時便于對泵進行維護和保養的工作，減輕勞動強度，節約時間，提高工作效率。
